পাতলা-প্রাচীর প্যাকেজিং ছাঁচ প্রযুক্তি: উচ্চ-গতি, স্থিতিশীল এবং যথার্থ ছাঁচনির্মাণের জন্য চ্যালেঞ্জ এবং সমাধান

ভূমিকা

       পাতলা-প্রাচীর প্যাকেজিং - দই কাপ, মার্জারিন টব, ডেলি পাত্রে, এবং পাতলা-প্রাচীরযুক্ত ঢাকনা - ইনজেকশন ছাঁচনির্মাণ শিল্পের সবচেয়ে চাহিদাপূর্ণ অংশগুলির একটিকে প্রতিনিধিত্ব করে৷ অংশের প্রাচীরের বেধ সাধারণত 0.25 মিমি থেকে 1.0 মিমি পর্যন্ত হয়, প্রবাহের দৈর্ঘ্য-থেকে-বেধের অনুপাত প্রায়ই 200:1 অতিক্রম করে। চক্রের সময়গুলি সেকেন্ডে পরিমাপ করা হয় (সাধারণত 3-8 সেকেন্ড), এবং বার্ষিক উত্পাদনের পরিমাণ প্রায়ই প্রতি ছাঁচে 10 মিলিয়ন অংশ অতিক্রম করে।

        উচ্চ-ক্যাভিটেশন প্যাকেজিং ছাঁচে বিশেষজ্ঞ একজন অভিজ্ঞ ছাঁচ প্রযুক্তিবিদ হিসাবে, আমি দেখেছি কিভাবে পাতলা-প্রাচীর ছাঁচনির্মাণে ছোট নকশার ত্রুটিগুলি বিপর্যয়কর হয়ে উঠতে পারে। 5% এর গেট ভারসাম্যহীনতার অর্থ হতে পারে কিছু গহ্বর অতিরিক্ত প্যাক এবং অন্যগুলি ছোট। 5 ডিগ্রি সেলসিয়াসের একটি শীতল পরিবর্তনের কারণে ওয়ারপেজ হতে পারে যা প্রতি ঘন্টায় 1,000 অংশে অংশগুলিকে অব্যবহারযোগ্য করে তোলে।

        এই আরতিcle উচ্চ-পারফরম্যান্সের পাতলা-প্রাচীর প্যাকেজিং ছাঁচের নকশা এবং উত্পাদনের মূল প্রযুক্তিগত দিকগুলির উপর দৃষ্টি নিবদ্ধ করে। আপনি পাতলা-দেয়ালের পাত্র, ঢাকনা বা কাপ ঢালাই করছেন কিনা, এই নীতিগুলি বুঝতে সাহায্য করবেআপনি দ্রুত চক্র, ভাল অংশ গুণমান, এবং দীর্ঘ ছাঁচ জীবন অর্জন.

1. পাতলা-প্রাচীর ছাঁচ জন্য উপাদান নির্বাচন

       পাতলা-প্রাচীর ছাঁচনির্মাণ বিষয়গুলি চরম পরিস্থিতিতে ছাঁচে ফেলে: খুব উচ্চ ইনজেকশন চাপ (2,000 বার পর্যন্ত), দ্রুত গরম এবং শীতল চক্র এবং উচ্চ-বেগ গলিত প্রবাহ।

       প্রস্তাবিত ছাঁচ স্টিল:

       মূল বিবেচনা: অত্যন্ত উচ্চ গহ্বরের জন্য (যেমন, 64 বা 96 গহ্বর), ছাঁচের ভিত্তিটি অবশ্যই উচ্চ-শক্তির ইস্পাত (যেমন, P20 প্রি-কঠিন বা 1.2738) থেকে তৈরি হতে হবে যাতে প্লেটের বিচ্যুতি ছাড়াই ইনজেকশন চাপ সহ্য করা যায়।

2. হট রানার সিস্টেম ডিজাইন

       হট রানার হল যেকোনো পাতলা-প্রাচীরের প্যাকেজিং ছাঁচের হৃদয়। এটি অবশ্যই নিখুঁত ভারসাম্য, ন্যূনতম চাপ ড্রপ, এবং সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ সহ প্রতিটি গহ্বরে একযোগে দ্রবীভূত করতে হবে।

       সমালোচনামূলক নকশা উপাদান:

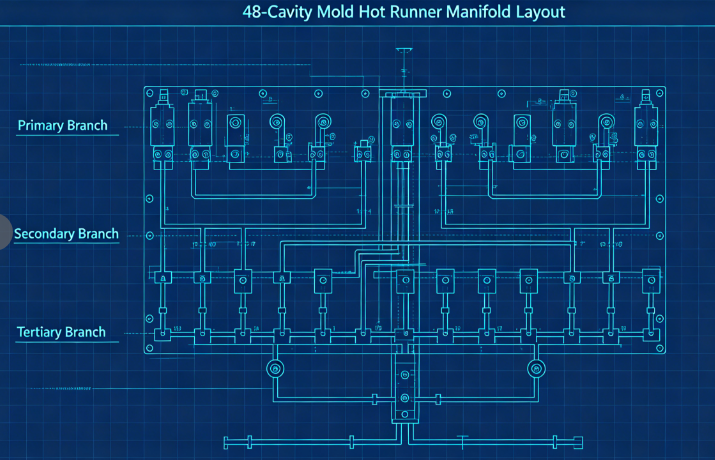

        ক) সুষম প্রবাহ চ্যানেল: বহু-গহ্বরের ছাঁচের জন্য (সাধারণত 32, 48, 64, বা 96টি গহ্বর), প্রাকৃতিক ভারসাম্য অপরিহার্য। এর মানে প্রতিটি গহ্বরের প্রবাহের দৈর্ঘ্য ঠিক একই রকম। একটি সাধারণ বিন্যাস একটি প্রাথমিক বহুগুণ, গৌণ বহুগুণ এবং তৃতীয় শাখাগুলি ব্যবহার করে, সবগুলি অভিন্ন মাত্রায় মেশিন করা হয়।

        খ) গেটের ধরন এবং অবস্থান: পাতলা-প্রাচীরের পাত্রের জন্য, সবচেয়ে সাধারণ গেটের ধরনগুলি হল: প্রান্ত গেট (একটি সোজা সাইডওয়াল সহ অংশগুলির জন্য) ভালভ গেট (ডায়াফ্রাম বা নীচের দিকে সরাসরি গেট করার জন্য) সাবমেরিন গেটগুলি (গেটের ভেস্টিজ ছাড়াই পরিষ্কার অংশ বন্ধ করার জন্য) গেটটি অবশ্যই সঠিকভাবে মাপ করা উচিত এবং খুব কম গরম করা; খুব বড়, এবং গেট ভেস্টিজ অগ্রহণযোগ্য হয়ে ওঠে। পাতলা-ওয়াল কাপের জন্য সাধারণ গেটের মাত্রা 0.8 মিমি থেকে 1.5 মিমি ব্যাস পর্যন্ত।

        গ) তাপীয় ভারসাম্য: প্রতিটি অগ্রভাগের স্বাধীন তাপমাত্রা নিয়ন্ত্রণ থাকতে হবে। হট স্পট বা ঠান্ডা স্লাগ এড়াতে ম্যানিফোল্ড চ্যানেলগুলিকে সমানভাবে গরম করা উচিত (দ্বৈত-জোন বা তিন-জোন হিটার ব্যবহার করে)।

3. গহ্বর এবং মূল নকশা

       প্রাচীরের সুসংগত বেধ অর্জনের জন্য পাতলা-প্রাচীরের অংশগুলির জন্য অত্যন্ত সুনির্দিষ্ট গহ্বর এবং মূল মাত্রা প্রয়োজন।

       মূল বিবেচনা:

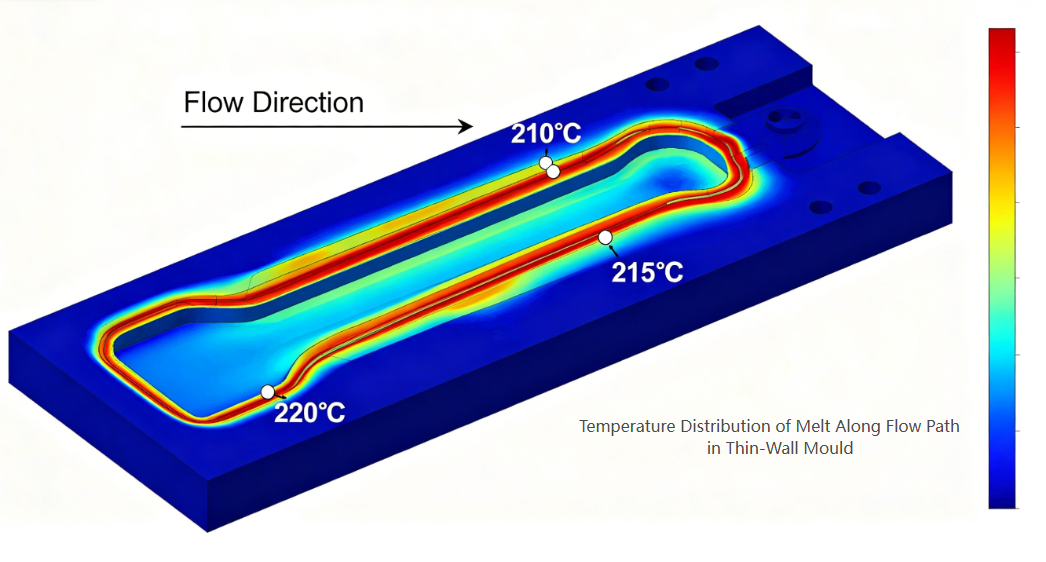

        ক) দেয়ালের বেধ বন্টন: ±0.02 মিমি এর মধ্যে দেয়ালের বেধ সমান রাখুন। বেধের বৈচিত্র ডিফারেনশিয়াল কুলিং এবং ওয়ারপেজ তৈরি করে। ইস্পাত কাটার আগে নকশাটি অপ্টিমাইজ করতে ছাঁচ প্রবাহ বিশ্লেষণ ব্যবহার করুন।

        খ) ভেন্টিং: পাতলা-প্রাচীর ছাঁচনির্মাণ উচ্চ-গতির ইনজেকশন ব্যবহার করে (প্রায়শই 200-500 মিমি/সেকেন্ড)। গহ্বরে আটকে থাকা বায়ু অবিলম্বে পালাতে হবে। প্রস্তাবিত ভেন্ট গভীরতা: PS বা PET-এর জন্য PP0.01–0.02mm এর জন্য 0.02–0.03mm

ভেন্টগুলি ভরাট করার জন্য শেষ বিন্দুতে স্থাপন করা উচিত, বিভাজন লাইন বরাবর এবং ইজেক্টর পিনের চারপাশে। অপর্যাপ্ত খসড়া স্ক্র্যাচিং, ভ্যাকুয়াম লক এবং ইজেকশন সমস্যার দিকে পরিচালিত করে।

        ঘ) সারফেস ফিনিস: পরিষ্কার বা চকচকে অংশগুলির জন্য গহ্বরের পৃষ্ঠগুলির জন্য SPI A-1 (মিরর) ফিনিস প্রয়োজন; অস্বচ্ছ দুগ্ধ পাত্রের জন্য, SPI B-1 (600 grit) যথেষ্ট।

4. কুলিং সিস্টেম ডিজাইন

        পাতলা-প্রাচীরের ছাঁচনির্মাণে ঠাণ্ডা চক্রের সময়কে প্রাধান্য দেয়—সাধারণত মোট চক্রের 60-80% জন্য দায়ী। দক্ষ কুলিং উচ্চ উত্পাদনশীলতার চাবিকাঠি।

       নকশা নীতি:

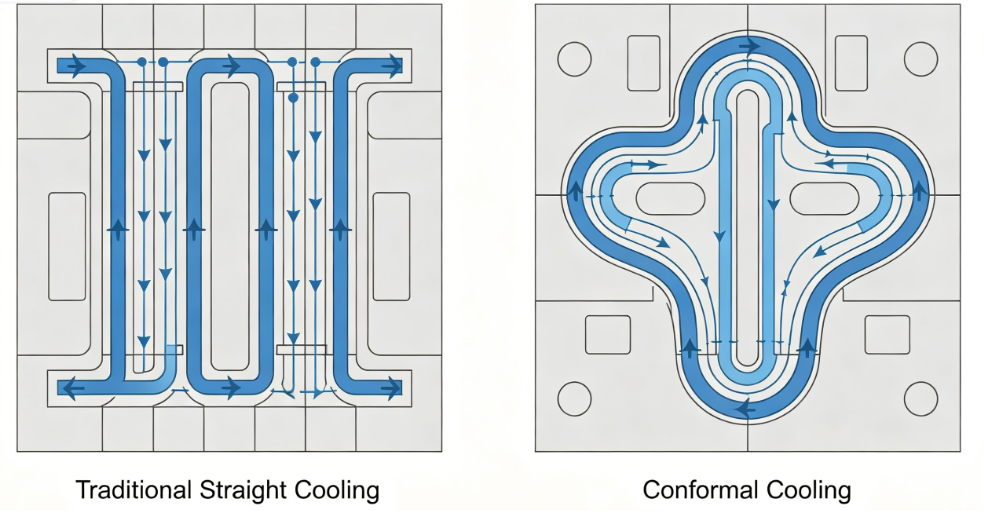

        ক) কনফর্মাল কুলিং: প্রথাগত স্ট্রেইট-ড্রিল্ড কুলিং চ্যানেলগুলি প্রায়ই গহ্বরের পৃষ্ঠ থেকে অনেক দূরে থাকে। কনফর্মাল কুলিং চ্যানেলগুলি - অংশের কনট্যুর অনুসরণ করে - শীতল করার সময় 30-50% কমাতে পারে। এগুলি সাধারণত 3D প্রিন্টিং বা বাঁকা চ্যানেলগুলির সাথে সন্নিবেশের CNC মেশিনিং ব্যবহার করে তৈরি করা হয়।

        খ) কুলিং চ্যানেল প্যারামিটার:

• ব্যাস: 8-12 মিমি
• গহ্বর পৃষ্ঠ থেকে দূরত্ব: চ্যানেল ব্যাসের 1.5-2.0 গুণ
• চ্যানেলগুলির মধ্যে ব্যবধান: 3-4 বার চ্যানেল ব্যাস
• কুল্যান্ট প্রবাহ: অশান্ত প্রবাহ (রেনল্ডস সংখ্যা>5,000)

        গ) উচ্চ-দক্ষতা শীতল: যেখানে স্থান সীমিত সেখানে বুদবুদ বা ব্যাফেলস ব্যবহার করুন। লম্বা কোরের জন্য, সর্পিল কুলিং সন্নিবেশ বা তাপ পাইপ ইনস্টল করুন।

        d) কুলিং সার্কিট বিচ্ছেদ: গহ্বর এবং কোর প্লেটগুলির জন্য স্বাধীন সার্কিটগুলি বিভিন্ন প্রবাহের হার এবং তাপমাত্রাকে অংশ রিলিজকে অপ্টিমাইজ করতে এবং ওয়ারপেজকে ছোট করার অনুমতি দেয়।

5. ইজেকশন সিস্টেম

       পাতলা-প্রাচীরের অংশগুলি কঠোরতা কম এবং ইজেকশনের সময় সহজেই বিকৃত হতে পারে। ইজেকশন সিস্টেম মৃদু কিন্তু নির্ভরযোগ্য হতে হবে।

       ডিজাইন সুপারিশ:

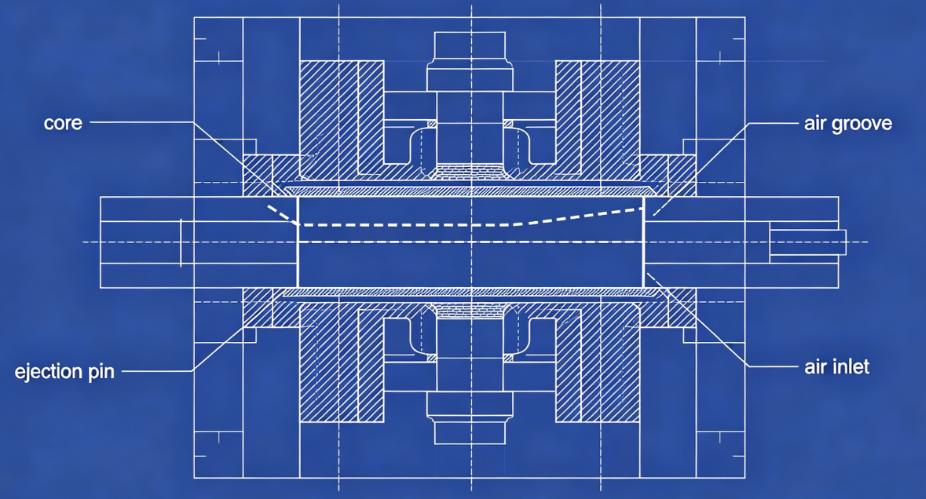

       ক) বায়ু নির্গমন: অনেক পাতলা-প্রাচীরের পাত্রের জন্য (বিশেষ করে কাপ), বায়ু-সহায়ক ইজেকশন আদর্শ। সংকুচিত বায়ু (2-4 বার) কোর এবং অংশের মধ্যে মাইক্রো-গ্রুভ বা ছিদ্রযুক্ত সন্নিবেশের মাধ্যমে প্রবর্তন করা হয়, অংশটিকে কোর থেকে ভাসিয়ে দেয়।

       খ) স্ট্রিপার প্লেট: আন্ডারকাট বা গভীর সাইডওয়াল সহ অংশগুলির জন্য, একটি যান্ত্রিক স্ট্রিপার প্লেট পুরো অংশের ঘের জুড়ে এমনকি ইজেকশন বল প্রদান করে।

       গ) ইজেক্টর পিন: যখন পিনগুলি অনিবার্য হয়, তখন পাঁজর বা লুকানো পৃষ্ঠগুলিতে রাখা অনেকগুলি ছোট-ব্যাসের পিন (2-3 মিমি) ব্যবহার করুন। বড় পিনগুলি এড়িয়ে চলুন যা দৃশ্যমান চিহ্ন রেখে যায়।

       d) সময়: বিকৃতি এড়াতে অংশটি পর্যাপ্ত পরিমাণে ঠান্ডা হওয়ার পরেই ইজেকশন সিকোয়েন্স শুরু করা উচিত। ছাঁচ খোলার পরে একটি ছোট শীতল বিলম্ব ব্যবহার করুন।

6. প্রক্রিয়াকরণ বিবেচনা

       এমনকি সেরা ছাঁচ সঠিক প্রক্রিয়া সেটিংস ছাড়া ভাল অংশ উত্পাদন করতে পারে না। পাতলা-প্রাচীর ছাঁচনির্মাণের জন্য মূল পরামিতি:

7. সাধারণ ত্রুটি এবং প্রশমন

খুঁত	ছাঁচ-সম্পর্কিত কারণ	সমাধান
ছোট শট	অপর্যাপ্ত venting বা undersized গেট	প্রবাহের শেষ পয়েন্টে ভেন্ট যোগ করুন; গেট বড় করা
ওয়ারপেজ	অসম কুলিং বা ভারসাম্যহীন ভরাট	শীতল অভিন্নতা উন্নত; ব্যালেন্স রানার্স
ডোবার চিহ্ন	দুর্বল গেটের অবস্থান বা অপর্যাপ্ত প্যাকিং	পুরু বিভাগে গেট স্থানান্তর; প্যাকিং সময় যোগ করুন
গেটের ভেস্টিজ খুব বেশি	গেটের নকশা অনুপযুক্ত	ভালভ গেট বা সাবমেরিন গেটে স্যুইচ করুন
কোর উপর স্টিকিং	অপর্যাপ্ত খসড়া বা এয়ার ইজেকশন ব্যর্থতা	খসড়া বৃদ্ধি; পরিষ্কার বায়ু খাঁজ
পোড়া দাগ	অপর্যাপ্ত বায়ুচলাচল	উপাদান সীমার মধ্যে ভেন্ট গভীর

কেস স্টাডি: 48-গহ্বর দই কাপ ছাঁচ

        গhallenge: একজন গ্রাহকের 150ml দই কাপের জন্য একটি 48-গহ্বরের ছাঁচ প্রয়োজন (PP, 0.45mm প্রাচীর পুরুত্ব, 4-সেকেন্ড চক্র, বার্ষিকচাহিদা 20 মিলিয়ন অংশ)।

        গৃহীত পদক্ষেপ:

• C এর জন্য H13 (1.2344) ESR ব্যবহার করা হয়েছেতাপ ক্লান্তি প্রতিরোধের জন্য vities এবং কোর.
• ভালভ গেট সহ একটি সম্পূর্ণ ভারসাম্যপূর্ণ 48-গহ্বর গরম রানার ডিজাইন করা হয়েছে।
• গহ্বর এবং কোর প্লেট উভয় ক্ষেত্রেই কনফর্মাল কুলিং চ্যানেল প্রয়োগ করা হয়েছে (অ্যাডিটিভলি তৈরি ইনসার্ট)।
• কোরে 0.02 মিমি এয়ার গ্রুভ সহ এয়ার ইজেকশন সিস্টেম যুক্ত করা হয়েছে।
• গেট অবস্থান এবং venting অপ্টিমাইজ করতে ছাঁচ প্রবাহ বিশ্লেষণ ব্যবহৃত.

        ফলাফল:

• Achieved সামঞ্জস্যপূর্ণ পূরণ (±গহ্বর জুড়ে ওজনের 2% তারতম্য)
• শীতল করার সময় 2.8s থেকে 1.6s (মোট চক্র3.9s)
• ত্রুটির হার <0.3%
• ছাঁচ 30 মিলিয়নেরও বেশি অংশ তৈরি করেছেকোন বড় রক্ষণাবেক্ষণ না

       পাতলা-প্রাচীর প্যাকেজিং ছাঁচ প্রযুক্তি ইনজেকশন ছাঁচ প্রকৌশলের শিখর প্রতিনিধিত্ব করে। উচ্চ ক্যাভিটেশন, সাব-সেকেন্ড সাইকেল এবং জিরো-ডিফেক্ট উৎপাদনের চাহিদা ছাঁচ ডিজাইনের প্রতিটি দিককে তার সীমাতে ঠেলে দেয়। সফল পাতলা প্রাচীর ছাঁচ প্রয়োজন:

গহ্বর/কোর মেশিনিং এর যথার্থতা (±0.01 মিমি)

Bগরম রানার ফ্লো চ্যানেলে সামঞ্জস্য

কনফর্মাল কুলিংয়ে দক্ষতা

ইজেকশন সিস্টেমে নির্ভরযোগ্যতা

বস্তুগত আচরণ এবং প্রক্রিয়া গতিবিদ্যা বোঝা

       Fবা ছাঁচ নির্মাতারা উন্নত ডিজাইনের সরঞ্জাম এবং নির্ভুল উত্পাদনে বিনিয়োগ করতে ইচ্ছুক, পাতলা-প্রাচীর প্যাকেজিং সেক্টর প্রচুর সুযোগ দেয় - প্রযুক্তিগত চ্যালেঞ্জ এবং ব্যবসার বৃদ্ধি উভয় ক্ষেত্রেই।
